ساخت قالب دستگاه بلوک‌زن و جدول‌زن؛ طراحی، ساخت و نکات مهم
مقدمه
در تولید قطعات بتنی، کیفیت قالب تأثیر مستقیمی بر شکل ظاهری، ابعاد، کیفیت و سرعت تولید محصول دارد. به همین دلیل، ساخت قالب دستگاه بلوک‌زن و جدول‌زن باید بر اساس نوع قطعه، ابعاد محصول، روش تولید و مشخصات خود دستگاه انجام شود، قالبی که به‌درستی طراحی و ساخته شده باشد، علاوه بر ایجاد ابعاد دقیق‌تر در قطعات بتنی، می‌تواند باعث کاهش استهلاک دستگاه، افزایش سرعت تولید و کاهش ضایعات شود.
در مجموعه پاسارگاد نوین، طراحی و ساخت قالب دستگاه‌های تولید قطعات بتنی با توجه به نوع دستگاه و محصول موردنظر انجام می‌شود.
قالب دستگاه بلوک‌زن چیست؟

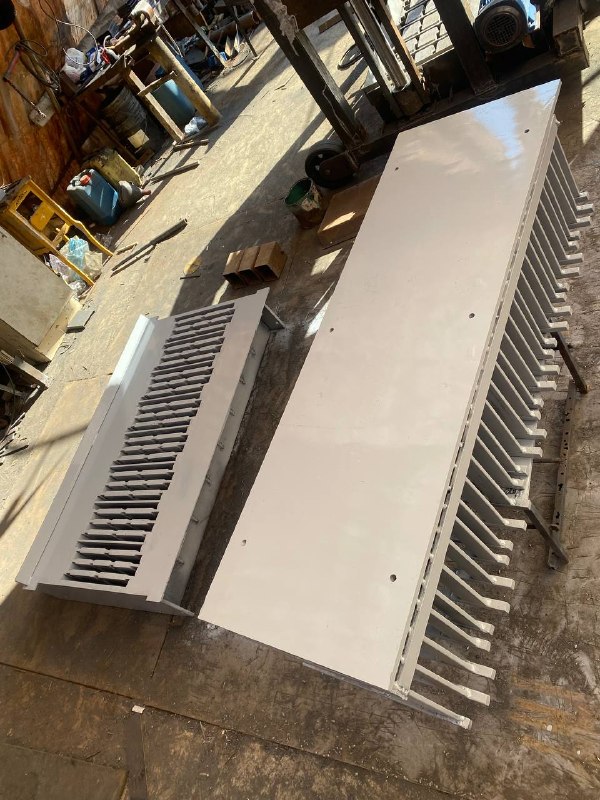

قالب دستگاه بلوک‌زن قطعه‌ای فلزی و مهندسی‌شده است که وظیفه آن شکل‌دهی بتن و تبدیل مواد اولیه به بلوک با ابعاد مشخص است ،ابعاد داخلی قالب، ضخامت دیواره‌ها، شکل حفره‌ها و نحوه قرارگیری قالب در دستگاه باید با مشخصات بلوک موردنظر هماهنگ باشد.
به همین دلیل نمی‌توان یک قالب را برای تمام دستگاه‌های بلوک‌زن استفاده کرد. قالب باید متناسب با مدل دستگاه، ابعاد بلوک و روش تولید طراحی شود.
ساخت قالب دستگاه بلوک‌زن چگونه انجام می‌شود؟
فرایند ساخت قالب معمولاً با مشخص کردن محصول نهایی آغاز می‌شود. در این مرحله ابعاد دقیق بلوک، تعداد حفره‌ها و شکل هندسی آن مشخص می‌شود. سپس طراحی قالب انجام شده و قطعات موردنیاز برای ساخت آن آماده می‌شوند.
مراحل اصلی عبارت‌اند از:
- تعیین ابعاد محصول: ابتدا باید طول، عرض، ارتفاع و مشخصات هندسی بلوک مشخص شود. حتی اختلاف چند میلی‌متری در طراحی قالب می‌تواند روی ابعاد محصول نهایی تأثیر بگذارد.
- طراحی قالب: پس از مشخص شدن ابعاد، نقشه قالب تهیه می‌شود. در این مرحله ضخامت ورق‌ها، محل اتصالات، تیغه‌ها، حفره‌ها و قسمت‌های درگیر با دستگاه مشخص می‌شوند.
- برش قطعات: قطعات قالب بر اساس نقشه برش داده می‌شوند. دقت در این مرحله اهمیت زیادی دارد، زیرا خطای برش می‌تواند باعث ایجاد مشکل در مونتاژ قالب شود.
- مونتاژ و جوشکاری: قطعات برش‌خورده در محل مناسب قرار گرفته و پس از کنترل ابعاد، به یکدیگر متصل می‌شوند. کیفیت جوشکاری در استحکام و عمر قالب اهمیت زیادی دارد.
- کنترل نهایی: در پایان، ابعاد قالب، گونیا بودن قسمت‌ها، کیفیت جوش‌ها و نحوه قرارگیری آن روی دستگاه بررسی می‌شود.
⸻
ساخت قالب دستگاه جدول‌زن
قالب دستگاه جدول‌زن نیز بر اساس شکل و ابعاد جدول بتنی طراحی می‌شود. تفاوت اصلی این قالب با قالب بلوک‌زن در هندسه قطعه تولیدی و نحوه شکل‌دهی آن است. جدول‌های بتنی می‌توانند در ابعاد و اشکال مختلف تولید شوند؛ بنابراین قالب باید دقیقاً متناسب با محصول موردنظر ساخته شود.
در طراحی قالب جدول‌زن باید مواردی مانند موارد زیر در نظر گرفته شود:
- ابعاد دقیق جدول
- ضخامت قطعه
- شکل و زاویه‌های قالب
- نحوه خروج قطعه از قالب
- مقاومت قالب در برابر فشار و ضربه
- هماهنگی قالب با دستگاه جدول‌زن
- سهولت تعمیر و تعویض قطعات مصرفی
چرا کیفیت ساخت قالب اهمیت دارد؟
قالب دستگاه مستقیماً با محصول نهایی در ارتباط است. اگر قالب دقت کافی نداشته باشد، مشکلاتی مانند تغییر ابعاد، تاب‌دار شدن قطعه، خرابی گوشه‌ها و افزایش ضایعات ممکن است ایجاد شود. از طرف دیگر، قالبی که با کیفیت مناسب ساخته شده باشد، برای مدت طولانی قابل استفاده است و می‌تواند کیفیت تولید را پایدارتر کند. بنابراین هنگام ساخت قالب بلوک‌زن و جدول‌زن نباید فقط قیمت اولیه قالب را در نظر گرفت؛ بلکه عمر مفید، دقت ساخت، کیفیت متریال و قابلیت تعمیر نیز اهمیت دارند.
انتخاب متریال مناسب برای قالب
یکی از مهم‌ترین بخش‌های ساخت قالب، انتخاب متریال مناسب است. جنس و ضخامت ورق مورد استفاده باید با نوع محصول، تعداد دفعات استفاده و شرایط کاری دستگاه هماهنگ باشد. انتخاب متریال نامناسب ممکن است باعث تغییر شکل قالب، افزایش استهلاک و کاهش عمر مفید آن شود. معمولا قالب ها با ورق فولاد مبارکه اصفهان از جنس ST52 می باشد. به همین دلیل، انتخاب ضخامت و جنس مناسب باید بر اساس تجربه ساخت و شرایط واقعی کار دستگاه انجام شود، نه صرفاً بر اساس یک اندازه ثابت برای تمام قالب‌ها.
قالب سفارشی برای دستگاه بلوک‌زن
در بسیاری از پروژه‌ها، قالب آماده پاسخگوی نیاز تولیدکننده نیست. در این شرایط می‌توان قالب را به‌صورت سفارشی طراحی و تولید کرد.
برای ساخت قالب سفارشی، اطلاعاتی مانند موارد زیر اهمیت دارد:
- مدل و مشخصات دستگاه
- ابعاد محصول
- تعداد حفره‌ها
- شکل قطعه
- ظرفیت تولید موردنظر
- روش تخلیه و خروج محصول
- محدودیت‌های موجود در دستگاه
با در اختیار داشتن این اطلاعات، قالب می‌تواند متناسب با دستگاه و محصول طراحی شود.
تفاوت قالب بلوک‌زن و جدول‌زن
هر دو قالب برای تولید قطعات بتنی استفاده می‌شوند، اما طراحی آن‌ها یکسان نیست. قالب بلوک‌زن معمولاً دارای حفره‌ها و تیغه‌های داخلی متناسب با ساختار بلوک است، در حالی که قالب جدول‌زن بر اساس شکل مقطع و ابعاد جدول طراحی می‌شود.
بنابراین استفاده از قالب نامتناسب با دستگاه می‌تواند باعث کاهش کیفیت تولید و حتی ایجاد مشکل در عملکرد دستگاه شود.
نکات مهم هنگام سفارش ساخت قالب
اگر قصد سفارش ساخت قالب دستگاه بلوک‌زن یا جدول‌زن را دارید، بهتر است قبل از شروع ساخت، اطلاعات فنی محصول و دستگاه به‌طور کامل مشخص شود. همچنین بهتر است سازنده قالب تجربه کافی در زمینه ماشین‌آلات تولید قطعات بتنی داشته باشد؛ زیرا قالب تنها یک قطعه فلزی ساده نیست و باید با مکانیزم دستگاه هماهنگ باشد.
تعمیر و بازسازی قالب
در بعضی موارد نیازی به ساخت قالب کاملاً جدید نیست. اگر بدنه اصلی قالب قابلیت استفاده داشته باشد، می‌توان قسمت‌های آسیب‌دیده را تعمیر یا تعویض کرد. بازسازی مناسب قالب می‌تواند هزینه‌های تولید را کاهش دهد و عمر کاری آن را افزایش دهد. البته تصمیم درباره تعمیر یا ساخت قالب جدید باید پس از بررسی وضعیت قالب انجام شود.
جمع‌بندی
ساخت قالب دستگاه بلوک‌زن و جدول‌زن یکی از بخش‌های مهم در تولید قطعات بتنی است و کیفیت آن مستقیماً بر کیفیت محصول نهایی تأثیر می‌گذارد.
یک قالب مناسب باید از نظر ابعاد، جنس، ضخامت، استحکام و نحوه نصب با دستگاه موردنظر هماهنگ باشد. همچنین طراحی صحیح قالب می‌تواند به افزایش کیفیت تولید، کاهش ضایعات و افزایش عمر کاری مجموعه کمک کند.
اگر برای دستگاه بلوک‌زن یا جدول‌زن خود به قالب جدید، قالب سفارشی یا تعمیر و بازسازی قالب نیاز دارید، کارشناسان پاسارگاد نوین می‌توانند بر اساس مشخصات دستگاه و محصول موردنظر، راهکار مناسب را بررسی و پیشنهاد کنند.
سوالات متداول
آیا قالب دستگاه بلوک‌زن برای همه دستگاه‌ها یکسان است؟
خیر. قالب باید متناسب با مدل دستگاه و ابعاد و شکل محصول طراحی شود.
آیا امکان ساخت قالب سفارشی وجود دارد؟
بله. قالب را می‌توان بر اساس ابعاد محصول و مشخصات دستگاه به‌صورت سفارشی طراحی و تولید کرد.
قالب جدول‌زن چه تفاوتی با قالب بلوک‌زن دارد؟
هندسه، ابعاد و ساختار داخلی آن‌ها بر اساس محصول نهایی متفاوت است و هر قالب باید متناسب با قطعه‌ای که تولید می‌کند طراحی شود.
برای ساخت قالب چه اطلاعاتی لازم است؟
مدل دستگاه، ابعاد محصول، تعداد حفره‌ها و شکل قطعه از مهم‌ترین اطلاعات موردنیاز برای طراحی قالب هستند
